ダウンロード

「JS4StarMap （Adobeイラストレーター用星図描画Javascript）」
をダウンロード
20210908版
（ZIP形式　約3.7MB）

↑ 目次へ戻る

基本的な使い方

「CreateStarMap.jsx」をイラストレーターにドラッグ&ドロップすると、星図を描画できます。

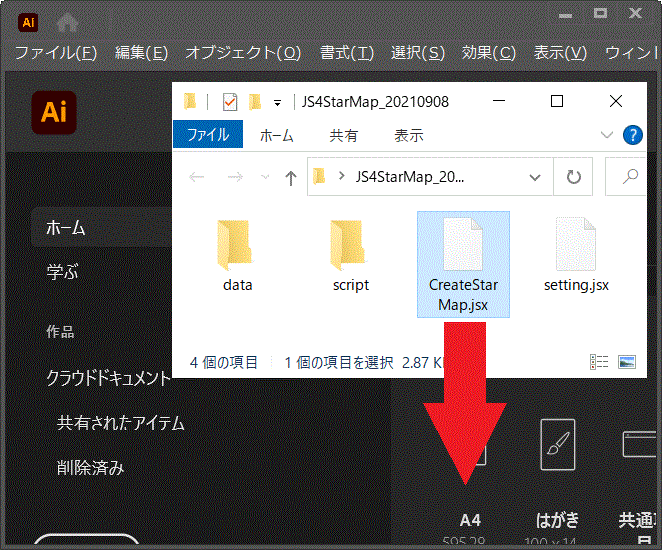

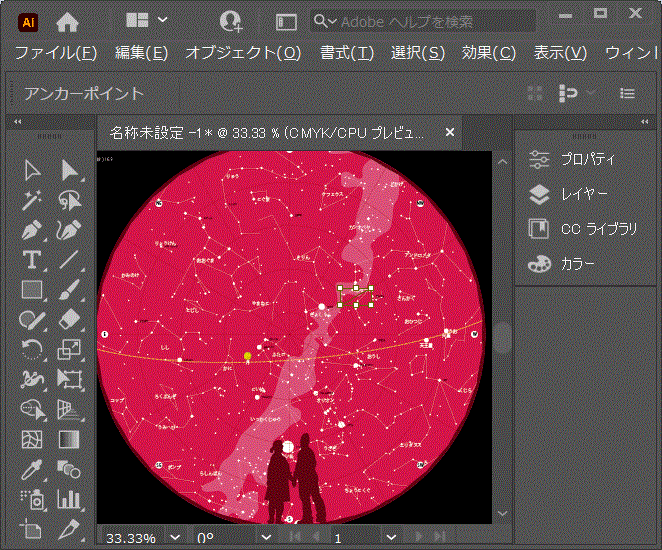

Step1 : 「CreateStarMap.jsx」をイラストレーターにドラッグ&ドロップします Step2 : 星図が描画されます

使い方手順

「JS4StarMap.zip」をダウンロードし、解凍。
描画する星空の条件を指定します。
フォルダ内にある「setting.jsx」をテキストエディタで編集・保存してください。
フォルダ内にある「CreateStarMap.jsx」をイラストレーターにドラッグ&ドロップします。
数十秒待つと、星図が描画されます。

↑ 目次へ戻る

「setting.jsx」を編集し、お好みの星空に

setting.jsxを編集することで、お好みの星空を描画する事ができます。
setting.jsxをテキストエディタで開き、必要な星空設定個所を編集し、保存してください。

「各要素を星図aiに出力するかどうか」の設定
「日時」の設定
「場所」の設定
「色」の設定
「星図」の設定
「星」の設定
「星座線の種類」の設定
「表示する星座線」の設定
「日本語／英語　星座名や星の名前」の設定
「グリッド」の設定
「流星群」の設定
「風景」の設定
「天の川」の設定
「太陽・月・惑星」の設定
「彗星」の設定
「星図の倍率」の設定
「大気による位置補正及び視差の補正」の設定
描画図法の強制設定
「追加で描画する図形」の設定
「描画後にaiを保存するか」の設定

「各要素を星図aiに出力するかどうか」の設定

setOnOff( {
	Star :		true,	//星
	ConstLine :	true,	//星座の線
	ConstName :	true,	//星座名
	Info :		true,	//日時や場所、月齢表示
	MilkyWay :	true,	//天の川
	BG :		true,	//背景色
	Sky :		true,	//空の領域
	Landscape :	true,	//風景
	NESW :		true,	//方角表示
	SunMoon :	true,	//太陽や惑星
	Grid :		true,	//座標グリッド
	MagEx :		true,	//等級のサンプル
	Comet :		false,	//彗星
	Meteor :	false	//流星群
} );

true : 描画したい要素
false : 描画しなくてもよい要素

↑ 「setting.jsxの編集」の目次へ

「日時」の設定

setStarryNight(2021,1,1,0,0,0,false);

描画したい星空の日時を指定します。
1950年～2050年の日時をご指定ください。この範囲から離れるにしたがって、星図の正確性が損なわれてしまいます。

引数の説明

年　1950～2050
月　1 ～ 12
日　1 ～ 31
時　0 ～ 23
分　0 ～ 59
秒　0 ～ 59
夏時間（サマータイム）かどうか。日本の年の場合はサマータイムがないので、falseのままでよい。
- true : サマータイム
- false : サマータイムではない

↑ 「setting.jsxの編集」の目次へ

「場所」の設定

setStarryPlace(139.741357,35.658099,9,"Tokyo","東京都（東京都心）");

星空を見上げる場所を設定します。

引数の説明

経度。-180～180。
緯度。-90～90。
タイムゾーン。日本の場合は9のままで良い。
場所の名前（英語表記）
場所の名前（日本語表記）

↑ 「setting.jsxの編集」の目次へ

「色」の設定

setColor("pink");

星図の色味を設定します。

引数の説明

pink, white, blue, black, redの５種類。

↑ 「setting.jsxの編集」の目次へ

「星図」の設定

setChart("A4","L","Sky");

星図の種類を設定します。

引数の説明

用紙の大きさ。A0～A5。
用紙の方向。
- L : 横向きの配置
- P : 縦向きの配置
描画する星図の種類を設定。
- Sky : 全天星図（南が下）
- SkyN : 全天星図（北が下）
- S : 南
- SW : 南西
- W : 西
- NW : 北西
- N : 北
- NE : 北東
- E : 東
- SE : 南西
- VernalEquinox : 赤経赤緯（春分点中心）
- AutumnalEquinox : 赤経赤緯（秋分点中心）
- Galactic : 銀河座標
- Ecliptic : 黄道座標

↑ 「setting.jsxの編集」の目次へ

「星」の設定

setStar("circle",4.9,-99,-3,"f",1.39);

星に関する設定。

引数の説明

星の形。
- circle : 丸
- star : 星
- star3 ～ star12 : 星
- rectangular : 長方形
- square : 正方形
- polygon3 ～ polygon8 : 多角形
- ellipse : 楕円
表示等級の最大値（最も暗い等級）。最大で8.4等まで描画できます。
表示等級の最小値（最も明るい等級）。通常、デフォルト値の-99のままでよい。
星の大きさ。0より小さい数値を設定。
- -10 : 特大
- -5 : 大
- -3 : 中
- -1.5 : 小
- -0.5 : 特小
星を塗りつぶすか、線だけの描画とするか。
- f : 塗りつぶす
- S : 線のみ
等級による星の大きさの変化の度合い。1以上の数値を設定。
- 1.00 : 変化無
- 1.19 : 変化小
- 1.29
- 1.39 : 標準
- 1.49
- 1.59 : 変化大

↑ 「setting.jsxの編集」の目次へ

「星座線の種類」の設定

setLine("D1");

星座線に関する設定です。太さの異なる破線と実線を指定できます。

引数の説明

- 破線　（数値が大きいほど太い）
  - D1 : 破線　細
  - D2 : 破線　中
  - D3 : 破線　太
- 実線　（数値が大きいほど太い）
  - S1 : 実線　細
  - S2 : 実線　中
  - S3 : 実線　太

↑ 「setting.jsxの編集」の目次へ

「表示する星座線」の設定

setConstellation("all");

表示する星座線（と星座名）に関する設定です。描画する星座の多少を設定してください。

引数の説明

- all : 全８８星座
- standard : 基本の星座
- famous : 有名な星座
- zodiac12 : 黄道１２宮

↑ 「setting.jsxの編集」の目次へ

「日本語／英語　星座名や星の名前」の設定

setLang("ja");

言語に関する設定です。描画する星座名や星の名前などの表記を、日本語か英語か設定できます。

引数の説明

- ja : 日本語
- en : 英語

↑ 「setting.jsxの編集」の目次へ

「グリッド」の設定

setGrid("Horizontal");

グリッドに関する設定です。星空に座標格子を描くことができます。
グリッドを表示したくない時は、setOnOff.Gridをfalseに設定してください。

引数の説明

- Horizontal : 地平座標
- Equatorial : 赤道座標
- Galactic : 銀河座標
- Ecliptic : 黄道座標

↑ 「setting.jsxの編集」の目次へ

「流星群」の設定

setMeteor("Geminids");

流星群に関する設定です。選択した流星群の放射点がプロットされます。
流星群を表示したい時は、setOnOff.Meteorをtrueに設定してください。

引数の説明

- Quadrantids : しぶんぎ座流星群 1/4
- Lyrids : こと座流星群 4/22頃
- EtaAquariids : みずがめ座η流星群 5/6頃
- SouthernDeltaAquariids : みずがめ座δ南流星群 7/30頃
- Perseids : ペルセウス座流星群 8/13頃
- Orionids : オリオン座流星群 10/21頃
- Leonids : しし座流星群 11/18頃
- Geminids : ふたご座流星群 12/14頃

↑ 「setting.jsxの編集」の目次へ

「風景」の設定

setLandscape("couple");

風景に関する設定です。選択した風景が地平線に沿って描画されます。

引数の説明

- couple : 恋人たち
- children : 子供たち
- simple : シンプル

↑ 「setting.jsxの編集」の目次へ

「天の川」の設定

setMilkyWay("area","circle");

天の川に関する設定です。

引数の説明

天の川のタイプ
- area : 領域で表示
- line : 線で表示
- dot : ドットで表示
天の川タイプがdotの時のドットの形
- circle : 丸
- star : 星
- star3 ～ star12 : 星
- rectangular : 長方形
- square : 正方形
- polygon3 ～ polygon8 : 多角形
- ellipse : 楕円

↑ 「setting.jsxの編集」の目次へ

「太陽・月・惑星」の設定

setSunMoon("circle","circle");

太陽・月・惑星に関する設定です。太陽や惑星の形を指定できます。

引数の説明

太陽の形
- circle : 丸
- star : 星
- star3 ～ star12 : 星
- rectangular : 長方形
- square : 正方形
- polygon3 ～ polygon8 : 多角形
- ellipse : 楕円
惑星の形
- circle : 丸
- star : 星
- star3 ～ star12 : 星
- rectangular : 長方形
- square : 正方形
- polygon3 ～ polygon8 : 多角形
- ellipse : 楕円

↑ 「setting.jsxの編集」の目次へ

「彗星」の設定

//setComet("LEMMON");

彗星に関する設定です。
使用する際は、コメントアウト（//）を削除し、setOnOff.Cometをtrueに設定してください。

※彗星の描画は不正確性を含む場合があります。その点ご注意願います。

引数の説明

表示できる彗星
- LEMMON : レモン彗星
- NEOWISE : ネオワイズ彗星
- ISON : アイソン彗星

↑ 「setting.jsxの編集」の目次へ

「星図の倍率」の設定

setX(1.0);

星図の倍率に関する設定です。1以下だと縮小（ズームアウト）、1以上で拡大（ズームイン）されます。

※倍率変更すると、表示が乱れる場合があります。

引数の説明

倍率
- 0.5 : さらに縮小
- 0.8 : 縮小
- 1.0 : 通常
- 1.5 : 拡大
- 2.0 : さらに拡大

↑ 「setting.jsxの編集」の目次へ

「大気による位置補正及び視差の補正」の設定

setIsCorrectH(true);

大気による位置補正及び視差の補正をするかどうか、に関する設定です。

引数の説明

- true : 大気による位置補正及び視差の補正を行います。
  - trueの場合、星図の種類が下記の場合に補正が適用される（Sky、SkyN、S、SW、W、NW、N、NE、E、SE)。
  - たとえtrueでも、その他の星図では、補正は無視され適用されません。
- false : 補正を行わない。

↑ 「setting.jsxの編集」の目次へ

描画図法の強制設定

//setProjectionForcibly("");

描画図法を強制的に設定します。使用する際は、行頭のコメントアウト（//）を削除してください。

※描画図法を強制変更すると、表示が乱れる場合があります。

引数の説明

設定できる描画図法
- AzimuthalEquidistant : 正距方位図法
- LambertAzimuthalEqualArea : ランベルト正積方位図法
- Equirectangular : 正距円筒図法
- Mercator : メルカトル図法
- Hammer : ハンメル図法
- Mollweide : モルワイデ図法
- Gnomonic : 心射図法
- Stereographic : ステレオ図法
- "" : 描画図法を強制変更しない場合は、引数を""にする

↑ 「setting.jsxの編集」の目次へ

「追加で描画する図形」の設定

//shapeList = [
//	{"RA":0.71222,"DEC":41.26917,"shape":"polygon6","R":2,"rotation":0,"color":"0,0,100,0","name":"M31 アンドロメダ銀河"},
//	{"RA":2.31667,"DEC":57.11861,"shape":"polygon6","R":2,"rotation":0,"color":"0,0,100,0","name":"二重星団 hχ"}
//];

追加で描画する図形を個別に設定します。
使用する際は、行頭のコメントアウト（//）を削除してください。

引数の説明

{
- "RA" : 赤経0～24
- "DEC" : 赤緯-90～90
- "shape" : 描画図形 circle, star, star3～star12, rectangular, square, polygon3～polygon8, ellips
- "R" : 図形の大きさ
- "rotation" : 図形の回転 0～360
- "color" : CMYK
- "name" : 名称
}

↑ 「setting.jsxの編集」の目次へ

「描画後にaiを保存するか」の設定

setSaveAsAI(false);

星図描画後に、保存用のプロンプトを表示するかどうかを設定します。

引数の説明

- true : 保存用プロンプトを表示
- false : 描画だけで保存しない

↑ 「setting.jsxの編集」の目次へ

↑ 目次へ戻る

描画した星図のライセンス

クリエイティブ・コモンズ表示 3.0 非移植ライセンス（CC BY 3.0）

星図は、CC 3.0 BYのライセンスの下で、事前の承認等必要なく、自由にご利用いたけます。
- 星図とは、このページでダウンロードできる「イラストレーター用星図描画Javascript(JS4StarMap)」を用いて描画した星図のことを指します。
「イラストレーター用星図描画Javascript(JS4StarMap)」自体のライセンスは、CC 3.0 BYではありません。

↑ 目次へ戻る

分かっている事

現在のところ、「歳差」の補正を行っていません。その為、2000年から50年離れた日付だと、星の位置に満月1.5個分程度(0.7度程度)の誤差が生じてしまいます。
デルタTは64秒で固定、決め打ちになっています。

↑ 目次へ戻る

Reference

JS4StarMapを制作するにあたっては、基本的に、Every Starry Night AIと同一情報を参照しています。
ここでは、JS4StarMap制作時に、特別に参照させていただいた情報源をピックアップし、リストしておきます。
参照させていただき、ありがとうございました。感謝。

illustrator用のJavascriptの書き方の基本
- Adobe Illustrator CC 2017 Scriptingの「Adobe Illustrator CC 2017 Reference: JavaScript」
  ※adobeサイトが変更になった模様で、WEBアーカイブにリンクしています。
- Adobe Illustrator CS6自動化作戦
- Illustrator CS自動化作戦 with JavaScript
星図描画に関するJavascriptの全体像
- Illustratorで星図と星座を描くスクリプト | hokori.net
- 天文関連の図版作成のための Illustrator の活用
オブジェクトの複製のやり方
- Kの小技-06 Illustrator スクリプト条件式を入力して任意の位置にオブジェクトを複製 - 後編1
星図描画終了時に保存用プロンプトを出す手法
- Illustrator CS6 保存スクリプト - k_ikiの雑記帳
「日本語を扱う場合、UTF8-BOMで保存すると良い」という情報に助けられました
- ExtendScriptで書いたコードをビルドしたら日本語が文字化けした件 - Qiita
